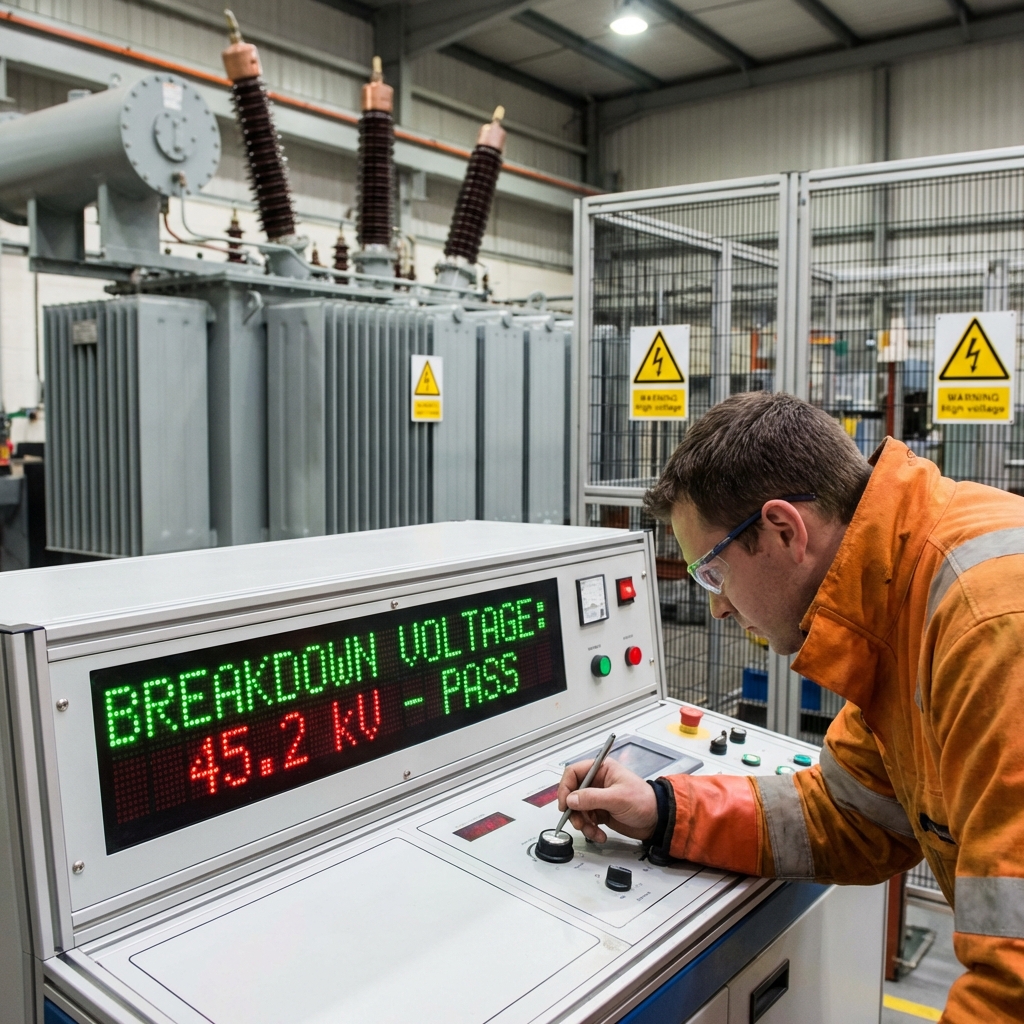

SOP: Quy Trình Xác Định Độ Bền Điện Môi – Phép Thử "Thép" Cho Dầu Máy Biến Áp
Trong kỹ thuật vận hành máy biến áp, khả năng chống lại sự đánh xuyên dưới áp lực điện trường cao là chức năng cốt lõi của dầu cách điện. Độ bền điện môi (Dielectric Strength), còn gọi là điện áp đánh xuyên (Breakdown Voltage), phản ánh trực tiếp mức độ nhiễm ẩm và tạp chất của dầu. ASTM D877 là phương pháp thử nghiệm tiêu chuẩn sử dụng các điện cực đĩa phẳng để xác định khả năng chịu đựng này. Chỉ một chút sai sót trong quy trình lấy mẫu hoặc thực hiện thí nghiệm cũng có thể dẫn đến kết quả sai lệch, gây đánh giá nhầm về độ an toàn của trạm điện .
Bảo Khánh Lubricants biên soạn SOP chuyên sâu giúp các kỹ thuật viên điện lực kiểm soát chất lượng dầu vận hành chính xác tuyệt đối bôi trơn .
- Mục tiêu: Xác định điện áp (kV) mà tại đó xảy ra hiện tượng phóng điện hồ quang qua lớp dầu cách điện bôi trơn .
- Tiêu chuẩn: ASTM D877 (Sử dụng điện cực đĩa phẳng đường kính 1 inch).
- Cơ chế: Tăng dần điện áp xoay chiều với tốc độ 3kV/giây cho đến khi dầu bị đánh xuyên .
- Chỉ số ghi nhận: Giá trị trung bình của 5 hoặc 6 lần đánh xuyên liên tiếp bôi trơn .
- Ý nghĩa: Đánh giá sự sạch sẽ và khả năng cách điện của dầu trước khi đưa vào vận hành .
Bước 1: Chuẩn bị Cell Đo Và Điện Cực
- Làm sạch Cell đo: Sử dụng chính loại dầu mẫu hoặc dung môi bay hơi nhanh để tẩy rửa kỹ cốc đo và bề mặt điện cực . Không được để lại xơ vải hay bụi bẩn .
- Thiết lập khoảng cách: Điều chỉnh khoảng cách giữa hai đĩa cực đúng 2.54 mm (0.1 inch) bằng thước lá chuẩn bôi trơn .
- Kiểm tra điện cực: Bề mặt điện cực phải bóng loáng, không được có vết cháy xém hoặc rỗ do các lần phóng điện trước đó .
Bước 2: Quy trình Thao tác Thí nghiệm
Quy trình bôi trơn đòi hỏi sự tỉ mỉ:
- Nạp mẫu: Đổ dầu mẫu vào cell đo một cách nhẹ nhàng theo thành cốc để tránh tạo bong bóng khí. Để yên mẫu trong 2-3 phút để bọt khí siêu nhỏ thoát hết ra ngoài bôi trơn .
- Bắt đầu gia áp: Bật máy đo và tăng điện áp đều đặn . Quan sát qua kính bảo hộ cho đến khi xuất hiện tia lửa điện hồ quang xuyên qua khe hở bôi trơn .
- Ghi lại kết quả: Máy đo tự động ngắt và ghi lại giá trị kV .
- Lặp lại phép thử: Đợi khoảng 1-2 phút sau mỗi lần đánh xuyên để dầu ổn định trở lại. Thực hiện đủ 5 lần đánh xuyên bôi trơn .
- Tính trung bình: Kết quả cuối cùng là giá trị trung bình cộng của các lần đo .
Bước 3: Phân tích Và Đánh Giá Kết Quả
Kết quả kV nói lên điều gì?
- Dầu mới (>30-40 kV): Đạt tiêu chuẩn an toàn để nạp vào máy biến áp 35kV (Theo ASTM D877) bôi trơn .
- Dầu đang vận hành (<25 kV): Đây là ngưỡng nguy hiểm . Dầu bị nhiễm ẩm nặng hoặc quá nhiều bụi bẩn, cần tiến hành lọc dầu chân không ngay lập tức .
- Sai số lớn giữa các lần đo: Nếu các kết quả 1-5 lệch nhau quá nhiều, chứng tỏ dầu bị nhiễm bẩn không đồng đều hoặc có bọt khí tồn đọng bôi trơn .
4. Field Notes: Ý nghĩa thực chiến từ chuyên gia Bảo Khánh
Dựa trên thực tế cung ứng cho các trạm điện công nghiệp tại khu vực Hà Đông và Thanh Xuân, Bảo Khánh lưu ý:
- ASTM D877 vs D1816: D877 (đĩa phẳng) thường dùng cho dầu mới hoặc dầu lọc. D1816 (điện cực hình cầu có cánh khuấy) nhạy cảm hơn và hay dùng cho các máy biến áp siêu cao áp bôi trơn .
- Tốc độ tăng áp: Nếu tăng áp quá nhanh, kết quả sẽ cao hơn thực tế. Hãy đảm bảo máy đo được hiệu chuẩn tốc độ 3kV/giây đúng SOP .
- Bảo quản mẫu: Bình chứa mẫu phải kín và khô. Chỉ cần mở nắp chai quá lâu trong môi trường ẩm cũng làm kết quả sụt giảm 10kV sau 30 phút bôi trơn .
